Automatizovaný zber údajov

Optické sondy, prevodníky a koncentrátory AMKR pre odčítanie a parametrizáciu inteligentných elektromerov.

AMR systém Applied Meters

Komponenty systému

Multifunkčné elektromery

Jednofázové a trojfázové statické elektromery s optickým rozhraním, RS485 alebo RF/Mesh modulmi.

Prevodníky (konvertory)

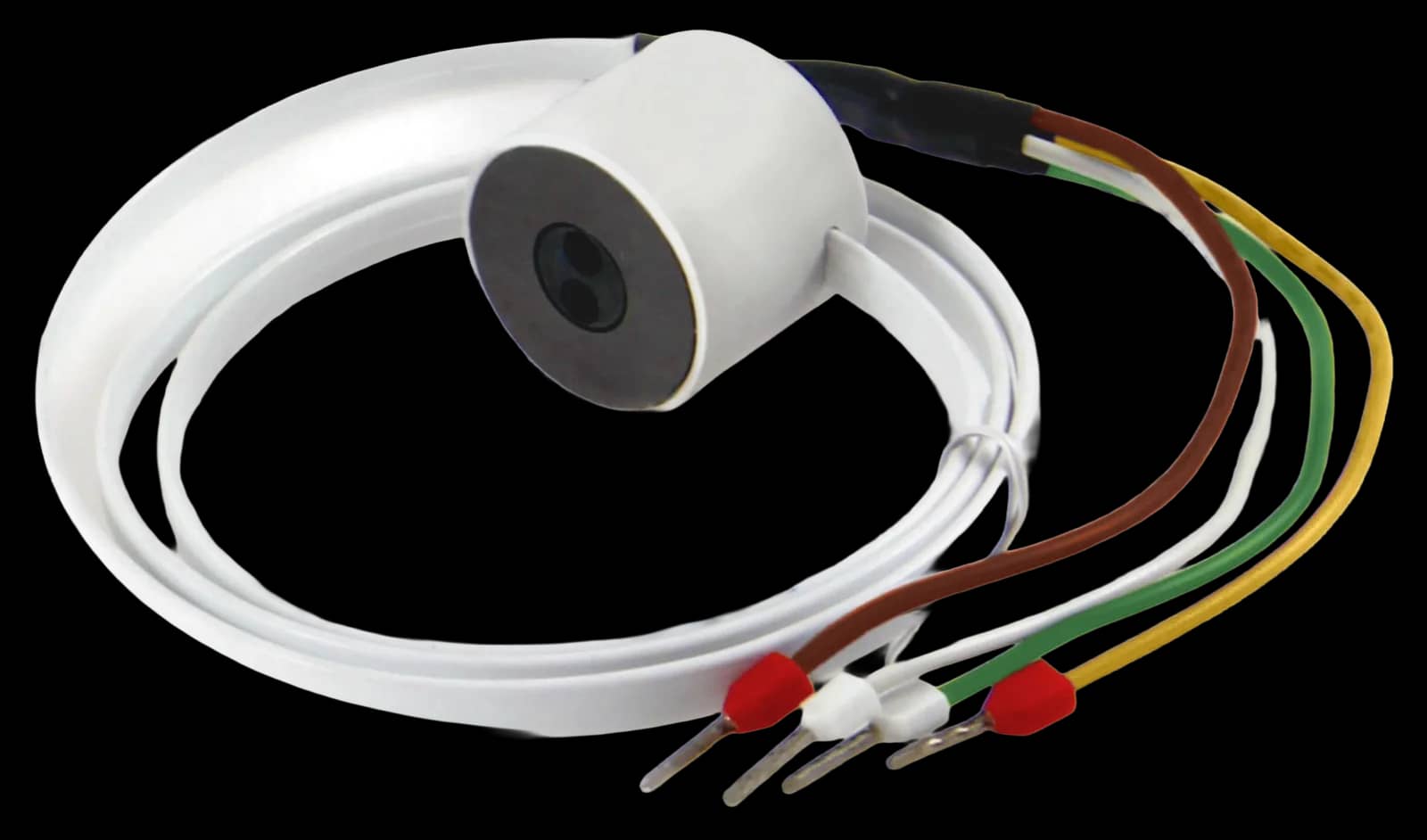

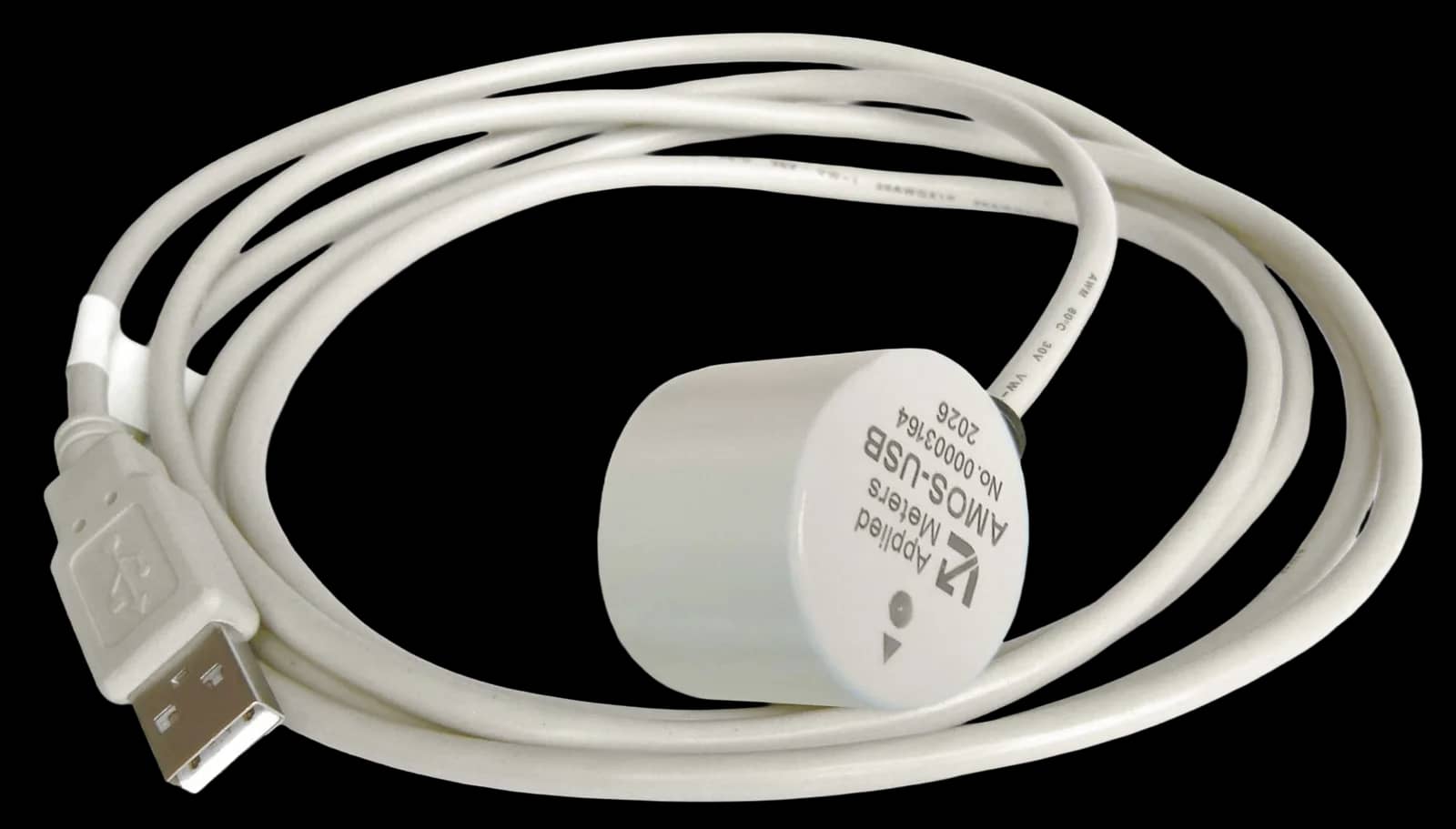

Prevodníky AMCV pre USB/RS485, Mesh/RS485 a Mesh/USB komunikáciu a optické sondy AMOS.

Dátové koncentrátory

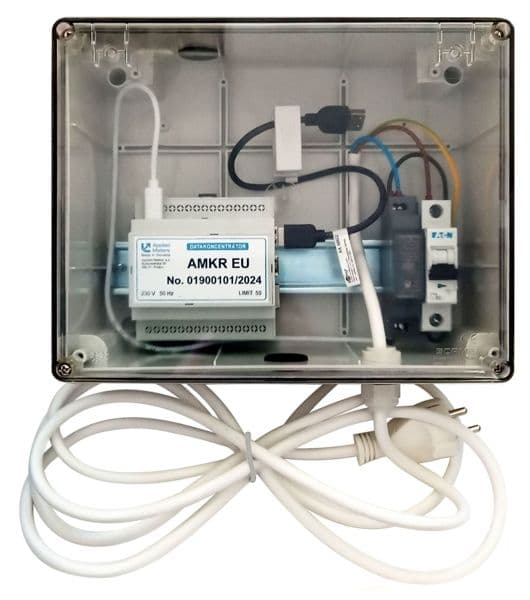

Koncentrátory AMKR EU – mikroservery na pravidelný zber údajov a ich prenos na FTP server.

Dátové centrum (SW aplikácie)

AM Data Center a aplikačný softvér na spracovanie, prezentáciu a správu nameraných údajov.

Schéma AMR systému

Komunikácia cez RS485 a/alebo RF/Mesh (protokol EN 62056-21, mód C)

WEB

DATA Center app.

Direct WEB

Koncentrátor AMKR EU

GPRS modem

AMCV U4 USB/RS485

AMCV M4 Mesh/RS485

Elektromer

AMCV MU USB/Mesh

AMCV M4 Mesh

Elektromer

WEB / DATA Center / Direct WEBGPRS modem SIM card / LANRS485 / USB / LAN / FTPRF / Mesh (EN 62056-21, mód C)

Štruktúra AMR systému

Elektromery komunikujú s dátovými koncentrátormi, ktoré zbierajú namerané údaje a prenášajú ich do AM Data Centra. Údaje sú následne dostupné cez web z akéhokoľvek prehliadača alebo cez aplikáciu dátového centra.

ElektromeryDátové koncentrátoryAM Data Center

Automatické odčítavanie údajov

Plánovač odčítavania (scheduler)
Zber z mnohých miest do centrály
Prístup cez WEB
Obojsmerná komunikácia s AM Data Centrom
Parametrizácia elektromerov
Synchronizácia času
Reporty a ich automatické zasielanie e-mailom

Spôsoby komunikácie

RS485

Komunikácia cez RS485

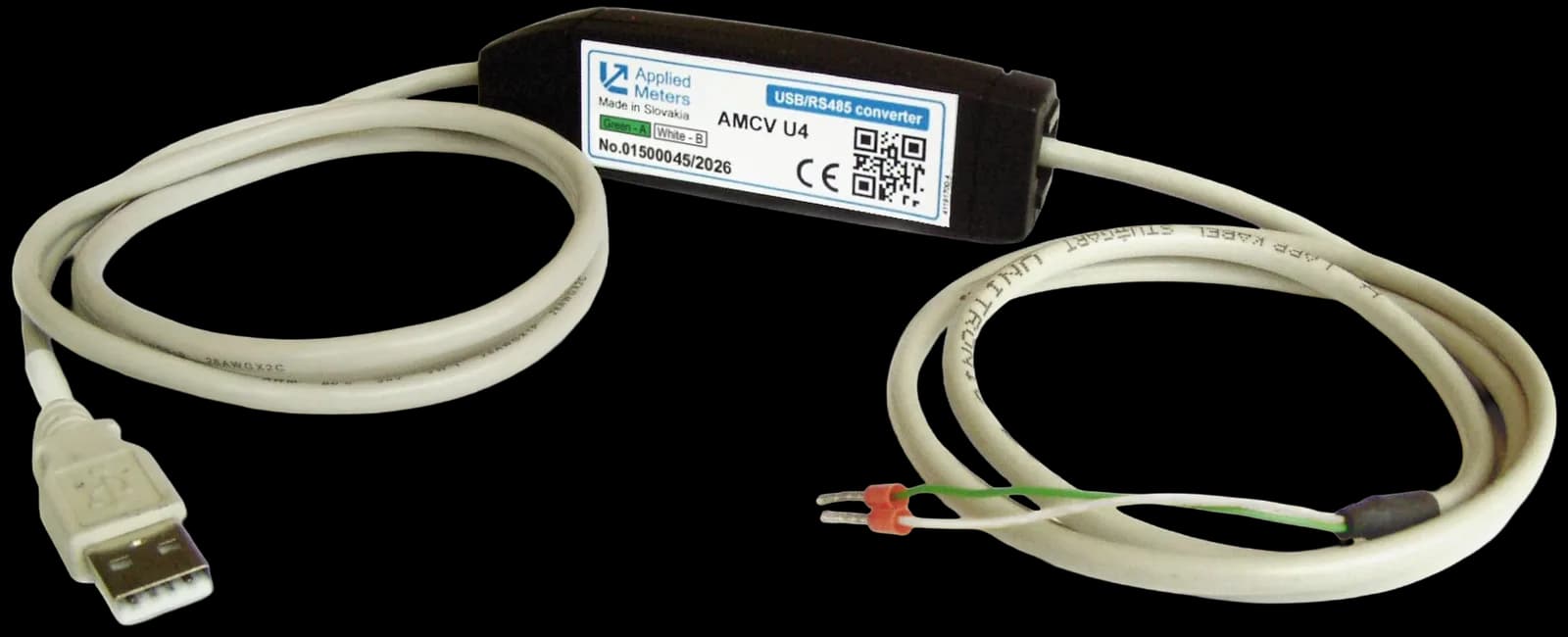

Drôtová komunikácia protokolom EN 62056-21, mód C. Koncentrátor AMKR EU sa cez prevodník AMCV U4 (USB/RS485) a rozbočovač AMCV 44(4) pripája až na 4 linky RS485, pričom na každú linku možno pripojiť 1 – 20 elektromerov.

RF / Mesh

Komunikácia cez RS485 a/alebo RF/Mesh

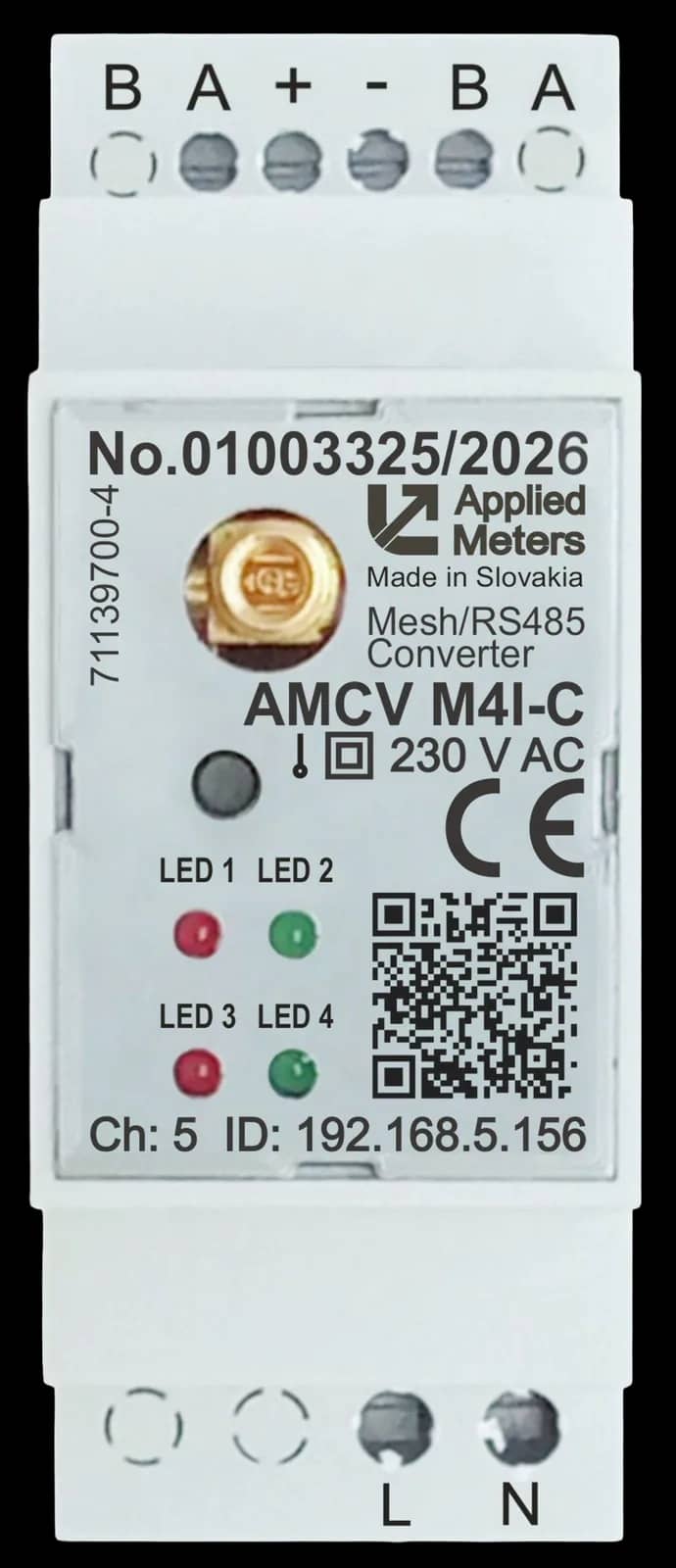

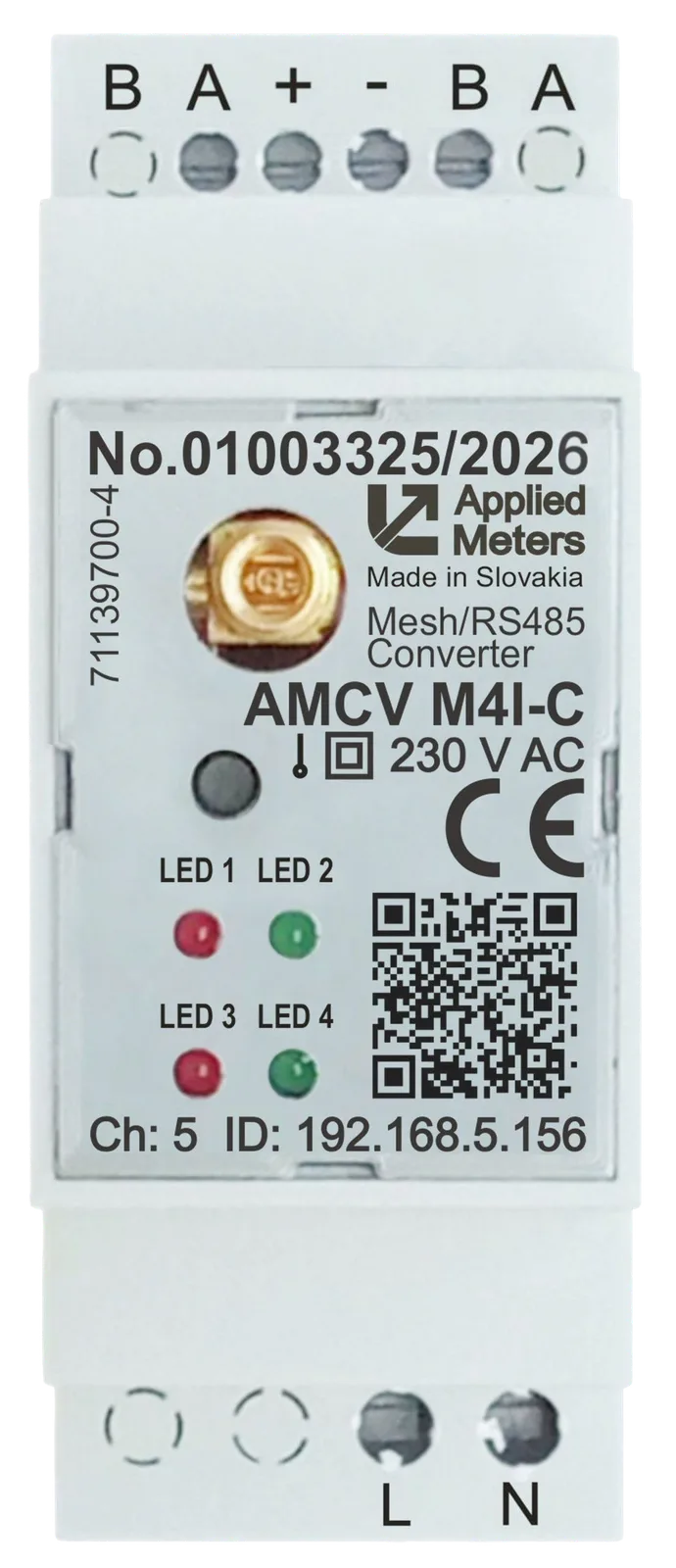

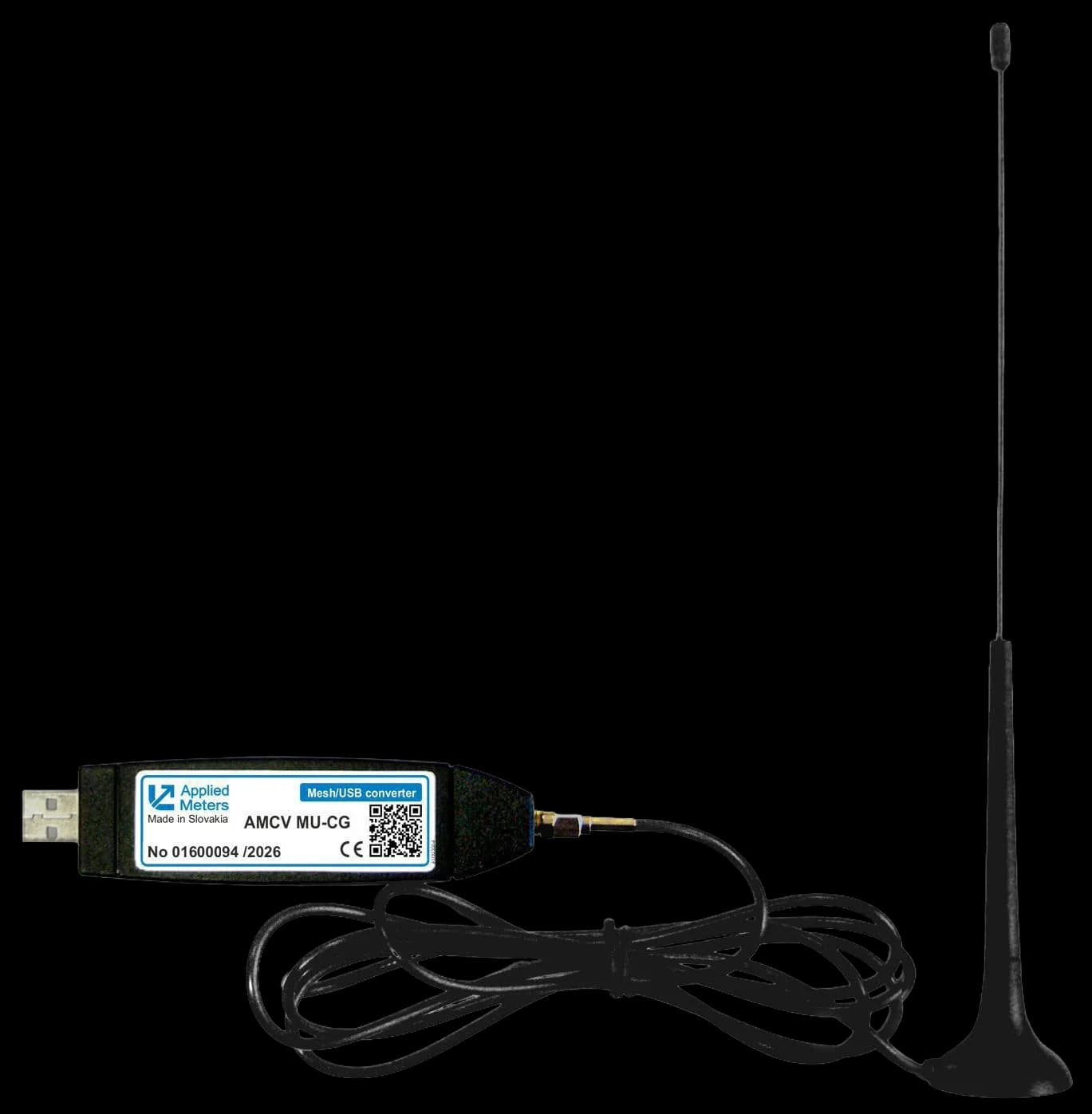

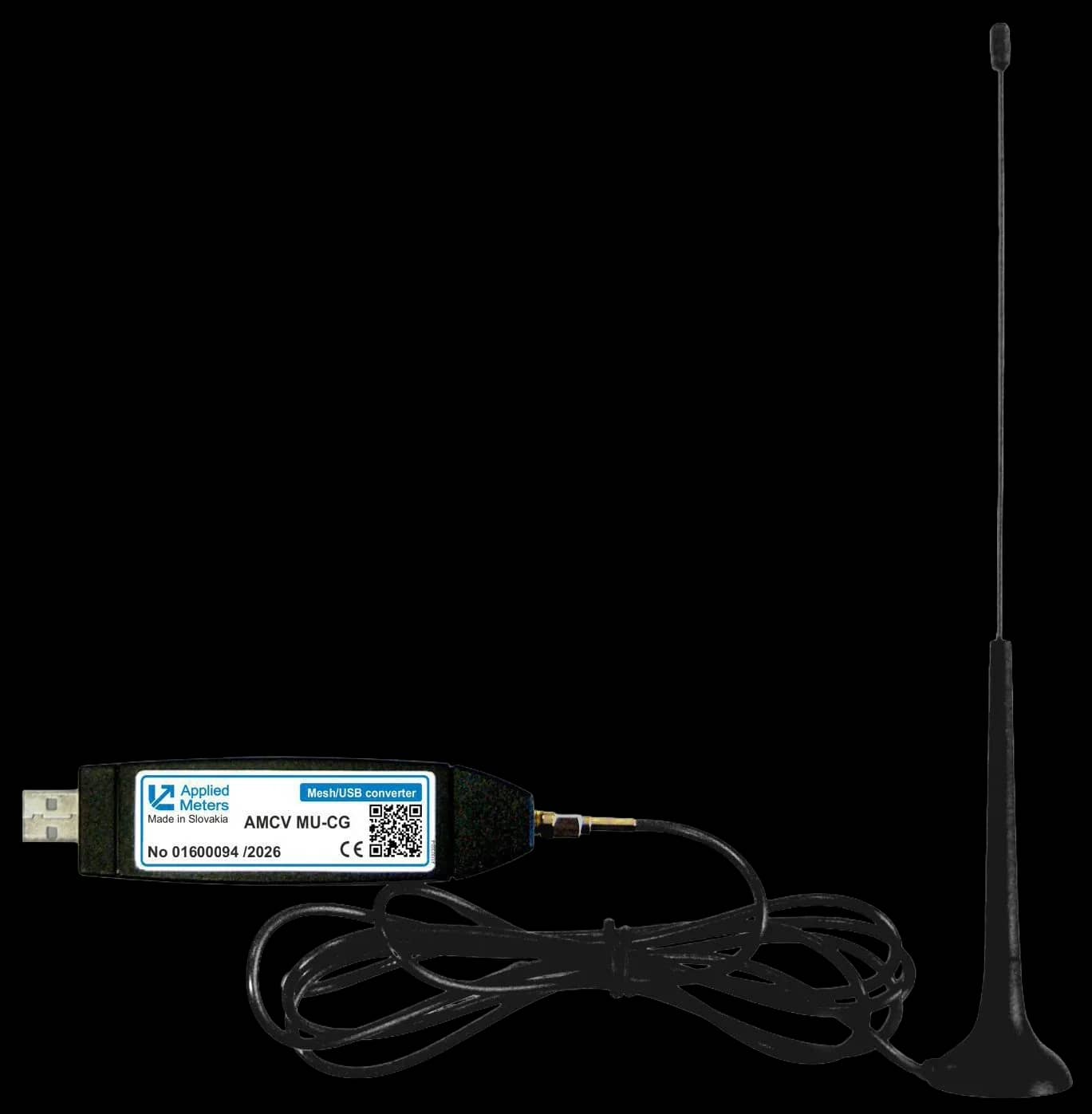

Bezdrôtový zber cez Mesh sieť pomocou prevodníkov AMCV M4x (RS485/Mesh) a AMCV MU-C8HG (USB/Mesh). Obe technológie možno kombinovať a na miestach bez LAN pripojenia použiť GPRS modem so SIM kartou. Údaje sa prenášajú cez FTP alebo LAN do dátového centra.
