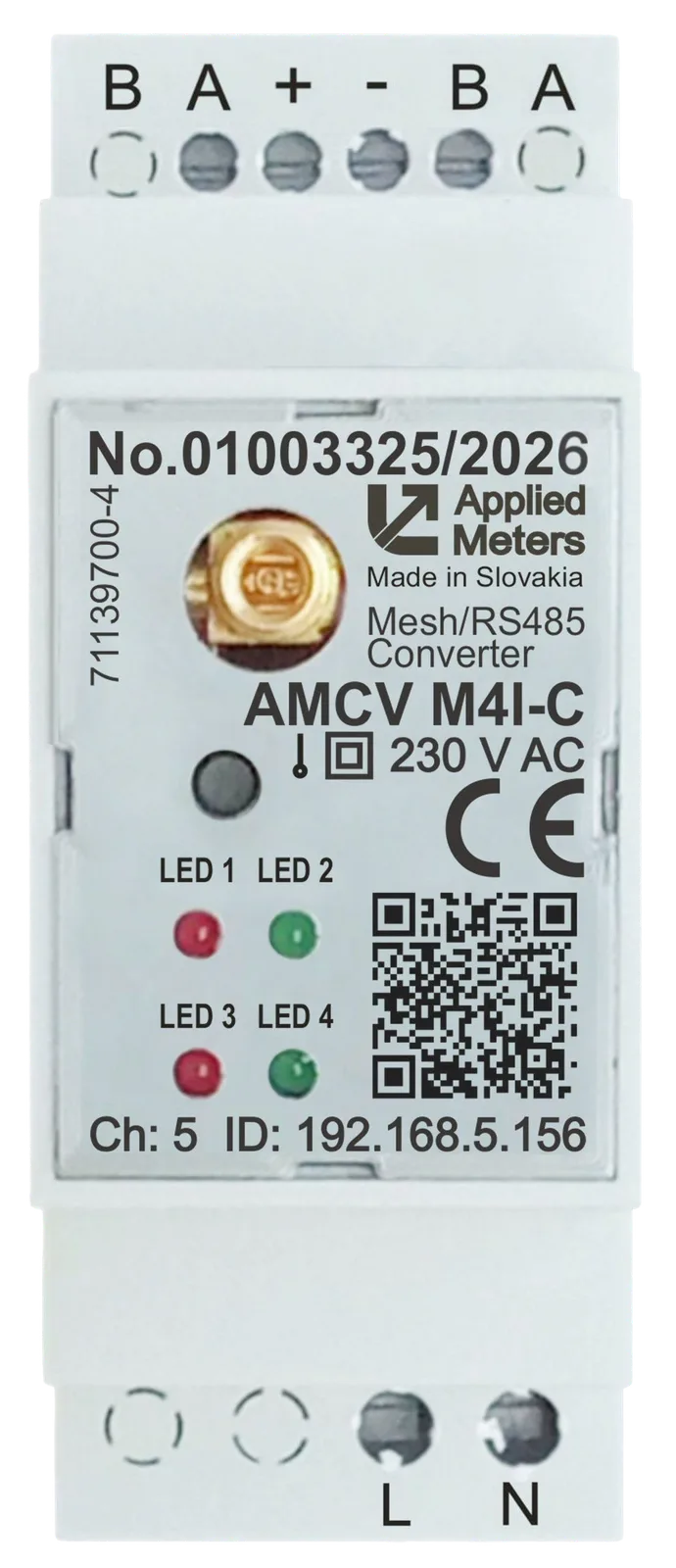

Prevodníky Mesh/RS485 typu AMCV M4x sú určené na zber údajov z elektromerov v distribučnej sieti vybavených rozhraním RS485 a ich následné odoslanie do Mesh siete. Môžu byť nastavené ako router (pripája sa na gateway typu AMCV M4-CG alebo AMCV MU-CG) alebo ako gateway umožňujúci zber dát cez router. Bezdrôtová ISM–Mesh komunikácia v pásme 868 – 870 MHz s dosahom typicky 2 000 m pri priamom spojení.
| Menovité napätie [V] | 230 ± 10 % (jednofázové napájanie) |
|---|---|
| Vlastná spotreba prevodníka [W] | max. 0,6 |
| Počet uzlov ISM - Mesh | 256 (závislé od topológie siete) |
| Počet uzlov pre RS485 | Max. 32, optimálne 20 |
| ISM - Mesh komunikácia [MHz] | 868 - 870 |
| Počet frekvenčných kanálov | max. 17 |
| Výstupný výkon | nastaviteľný: 1mW / 0 dBm, 10 mW / 10 dBm; 25 mW / 14 dBm; 300 mW /25 dBm; 500 mW / 27 dBm |
| Citlivosť [dBm] | - 106 (typicky pri 4800 bps na RF strane) |
| Dosah pre ISM Mesh pre priame spojenie [m] | typicky 2 000 |
| Dosah pre ISM Mesh v budovách s prekážkami [m] | typicky 100 |
| Anténny vstup prevodníka [ohm] | 50 (SMA female) |
| RS 485 komunikácia | poloduplex (skrúcaný pár - dvojlinka) |
| Prenosová rýchlosť [Bd] | 300 - 19 200 |
| Izolačná pevnosť [kV] | 4 (zariadenie triedy II) |
| Dĺžka vedenia [m] | 300 (pri 9600 bps) |
| Impedancia vedenia [ohm] | 100 |
| Pripojenie | Zatláčacia svorkovnica |
| Externý napájací výstup [V/mA] | 5/50 (pripojenie - svorkovnica) |
| Impulzný vstup | Stredné kontakty zatláčacej svorkovnice |
| Rozmer š x v x h [mm] | 35 x 90 x 66 |
| Teplotný rozsah [°C] | -10 až 65 |
| Relatívna vlhkosť [%] | 5 - 75 |
| Hmotnosť [kg] | 0,15 |
