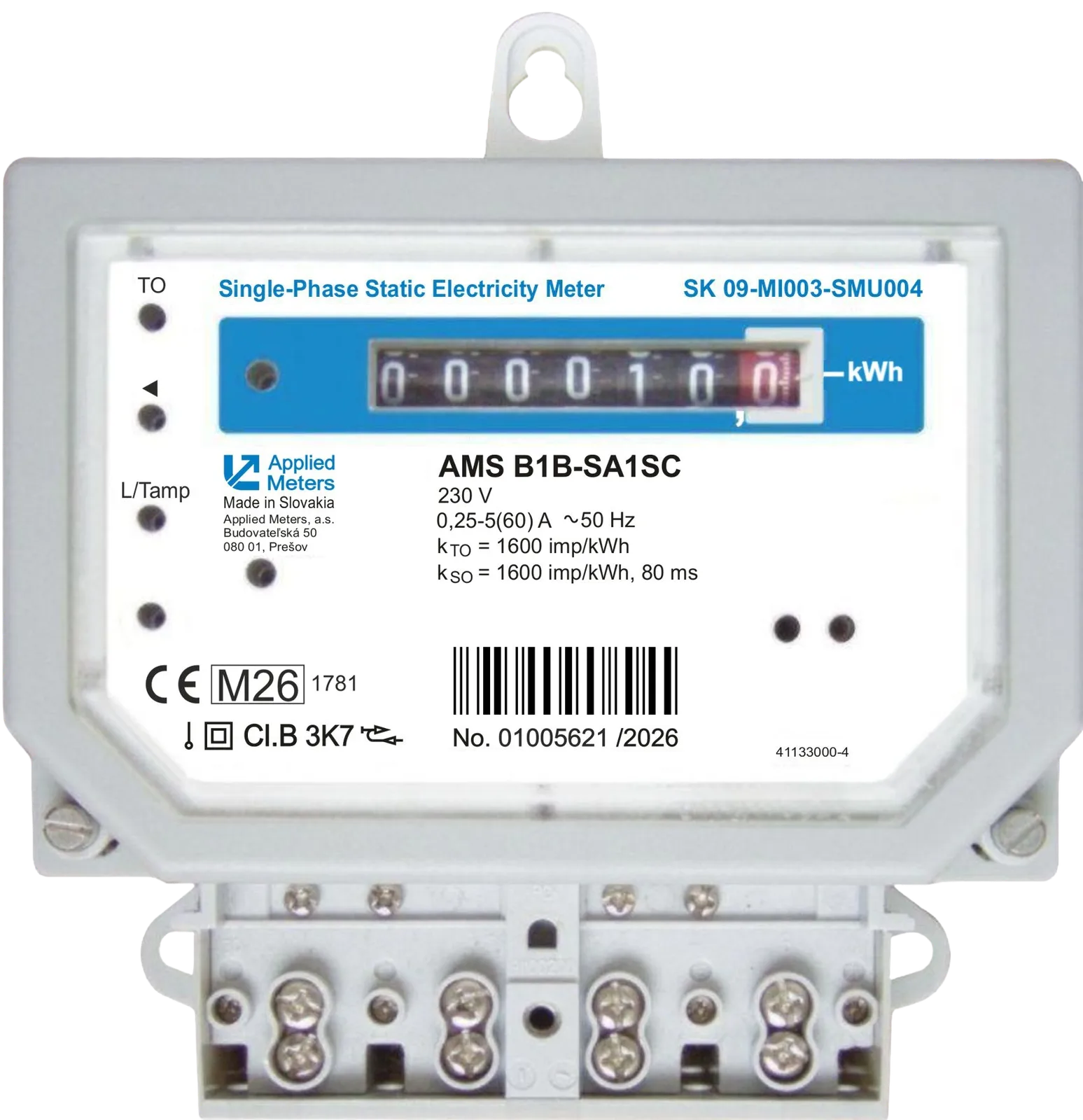

AMS B1x-SAx na meranie činnej energie, s mechanickým registrom

Jednofázové statické elektromery AMS B1x-SAx sú určené na priame a nepriame meranie činnej elektrickej energie so zobrazením na mechanickom registri. Skúšobné impulzy indikuje červená LED. Funkcia „jednosmerný strojček“ zabezpečuje pozitívne meranie aj pri obrátenom toku energie.

Dopyt na výrobok

Katalógy

Vlastnosti

Možnosť montáže aj na DIN lištu (úchyty je nutné objednať)
Odnímateľný a nastaviteľný horný záves je súčasťou balenia
Pasívny vysielací impulzný SO výstup na diaľkový prenos
Signalizácia prítomnosti sieťového napätia a obráteného toku energie
Odolnosť pred vonkajšími vplyvmi
Vyhovuje IEC/EN 62052-11, IEC/EN 62053-21; EN 50470-1, EN 50470-3 a požiadavkám smernice Európskeho parlamentu a Rady 2014/32/EU (MID)
Dodáva sa prvotne overený pre fakturačné meranie.

Technické údaje

Trieda presnosti	A alebo B (podľa MID), 2 alebo 1 (podľa EN 62053-21)
Referenčné napätie [V]	120, 220, 230, 240 (-30,+15%)
Menovitá frekvencia [Hz]	50 alebo 60
Referenčný prúd I_ref [A] priame zapojenie	5 a 10
Menovitý prúd I_n [A] nepriame zapojenie	5
Prechodový prúd ltr [A] priame/nepriame zapojenie	0,5 a 1 / 0,25
Nábehový prúd I_st [A] priame/nepriame zapojenie	≤ 0,02 a 0,04 / 0,01
Minimálny prúd I_min [A] priame/nepriame zap.	0,25 a 0,5 / 0,05
Maximálny prúd I_max [A] priame/nepriame zap.	40, 60, 80, 100 / 6; 7,5; 10
Vlastná spotreba - napäťový obvod [VA/W]	≤ 7,5/0,4
Vlastná spotreba - prúdový(é) obvod(y) [VA]	≤ 0,1
Konštanta impulzov pre skúšobný výstup kTO [imp/kWh]	1 - 10 000, zvyčajne 6 400
Konštanta impulzov pre impulzový výstup kSO [imp/kWh]	1 - 10 000, zvyčajne 6 400
Tranzistorový výstup SO	24 V / 30 mA
Prevádzková teplota	- 40 °C až + 70 °C
Stredný teplotný koeficient [%/K]	≤ 0,04
Svorky prúdové ; napäťové ; pomocné [mm]	ø 8 ; ø 3 ; ø 3
Stupeň krytia	IP54
Vzdialenosť upevň. otvorov - š x v [mm]	104 - 112 x 115 - 155
Rozmery - š x v/v´x h [mm]	130 x 129/190 x 60
Hmotnosť [kg]	≤ 0,6
