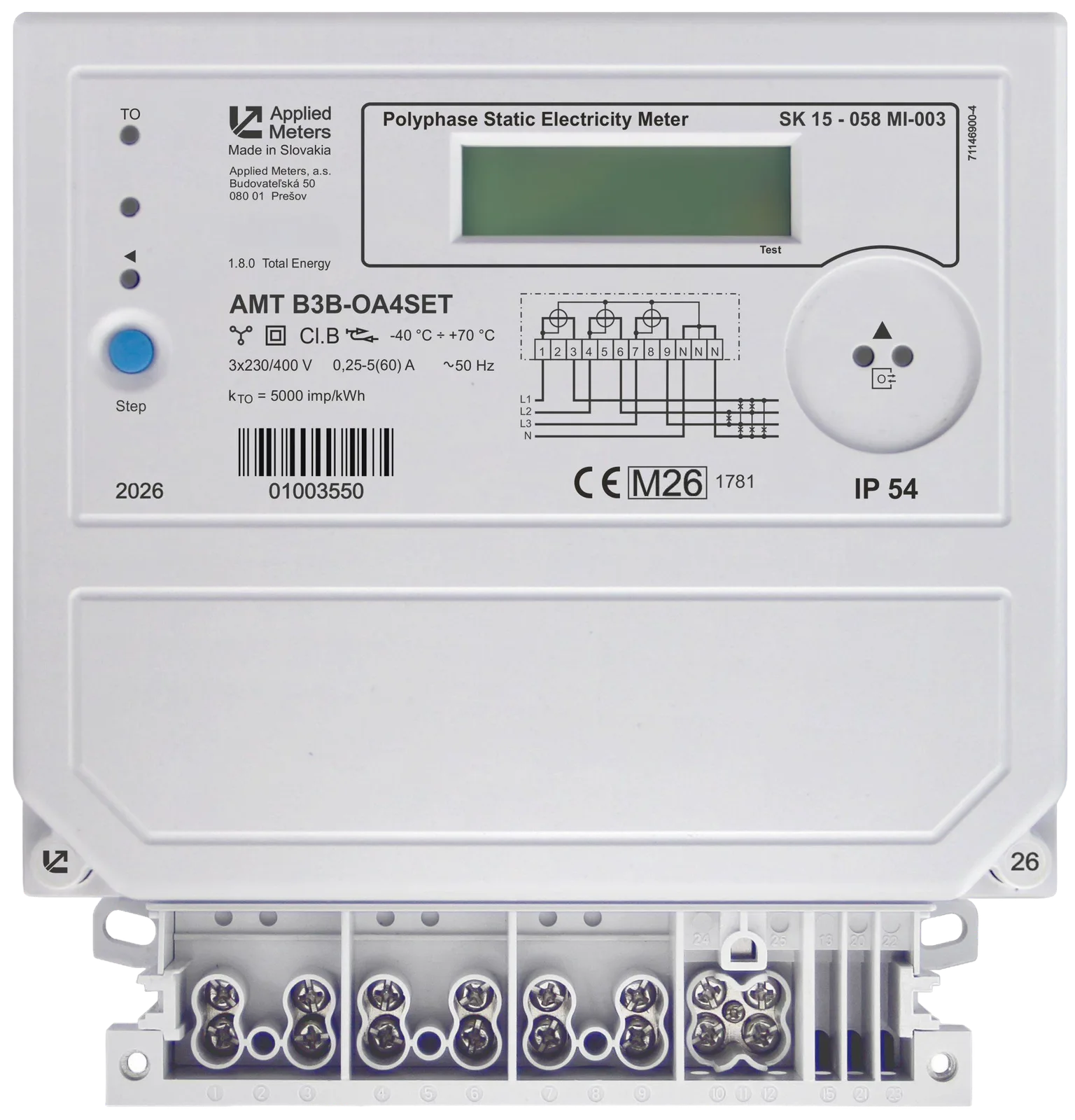

AMT B3x-OA4SETx na činnú energiu, jednosadzbové a dvojsadzbové, do 100 A

AMT B3x-OA4SETx na činnú energiu, jednosadzbové a dvojsadzbové, do 100 A

Trojfázové statické elektromery AMT B3x-OA4SETx sú určené na priame meranie činnej elektrickej energie so zobrazením nameranej spotreby na LCD. Vyrábajú sa v jednosadzbovom aj dvojsadzbovom vyhotovení s vonkajším prepínaním jednej z dvoch sadzieb.

Dopyt na výrobok

Katalógy

Vlastnosti

  • Pasívny vysielací impulzný SO výstup na diaľkový prenos
  • Meranie energií, napätia a prúdu
  • Záznamy počtu výskytov udalostí (o pôsobení magnetického poľa, výpadkoch napätia, narušeniach krytov elektromera...)
  • Zvárané puzdro na požiadavku zákazníka
  • Vyhovuje IEC/EN 62052-11, IEC/EN 62053-21; EN 50470-1, EN 50470-3 a požiadavkám smernice Európskeho parlamentu a Rady 2014/32/EU (MID)
  • Dodáva sa prvotne overený pre fakturačné meranie.

Technické údaje

Trieda presnostiA, B
Referenčné napätie [V]3 x 220/380, 3 x 230/400, 3 x 240/415 (-30,+15%), 220, 230, 240
Menovitá frekvencia [Hz]50
Referenčný prúd Iref [A]5 a 10
Prechodový prúd ltr [A]0,5 a 1
Nábehový prúd Ist [A]≤ 0,02
Minimálny prúd Imin [A]0,25 a 0,5
Maximálny prúd Imax [A]40, 50, 60, 80, 100
Vlastná spotreba - napäťový obvod [VA/W]≤ 7,7/ 1,2
Vlastná spotreba - prúdový(é) obvod(y) [VA]≤ 0,006
Konštanta impulzov pre skúšobný výstup kTO [imp/kWh]1000
Tranzistorový výstup SO24 V / 30 mA
Prevádzková teplota- 40 °C až + 70 °C
Stredný teplotný koef. [%/K]≤ 0,04
Svorky prúdové ; pomocné [mm]ø 8,2 ; ø 3
Stupeň krytiaIP54 (podmienka montáže: na hladkom rovnom paneli)
Vzdialenosť upevň. otvorov - š x v [mm]150 x 215-230
Rozmery - š x v/v´x h [mm]177 x 187 / 251 x 60
Hmotnosť [kg]≤ 0,85
