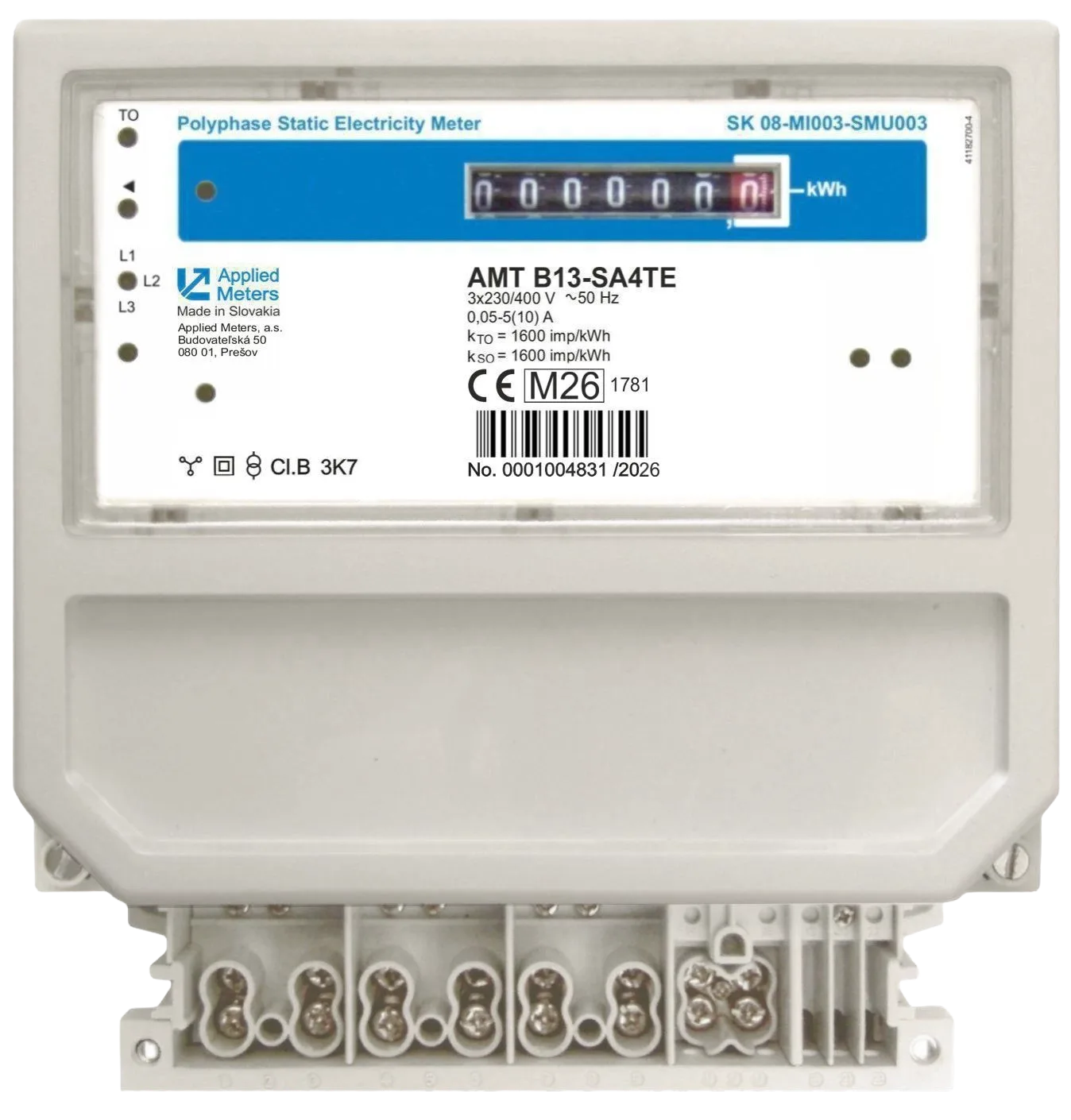

AMT B1x-SAxxTE na meranie činnej energie, 1-sadzbové, do 100 A
Trojfázové statické elektromery AMT B1x-SAxxTE na priame meranie činnej elektrickej energie v jednosadzbovom režime do 100 A.
Katalógy
Vlastnosti
- Pasívny vysielací impulzný SO výstup na diaľkový prenos
- Signalizácia prítomnosti sieťového napätia a obráteného toku energie
- Odolnosť pred vonkajšími vplyvmi
- Zvárané puzdro na požiadavku zákazníka
- Vyhovuje IEC/EN 62052-11, IEC/EN 62053-21; EN 50470-1, EN 50470-3 a požiadavkám smernice Európskeho parlamentu a Rady 2014/32/EU (MID)
- Dodáva sa prvotne overený pre fakturačné meranie.
Technické údaje
| Trieda presnosti | A alebo B (podľa MID), 2 alebo 1(podľa EN 62053-21) |
|---|---|
| Referenčné napätie [V] | 3 x 220/380, 3 x 230/400, 3 x 240/415, 3 x 120/208, 3 x 57,7/100 (-30,+15%) |
| Menovitá frekvencia [Hz] | 50 alebo 60 |
| Referenčný prúd Iref [A] priame zapojenie | 5 a 10 |
| Menovitý prúd In [A] nepriame zapojenie | 5 |
| Prechodový prúd ltr [A] priame/nepriame zapojenie | 0,5 a 1 / 0,25 |
| Nábehový prúd Ist [A] priame/nepriame zapojenie | ≤ 0,02 a 0,04 / 0,01 |
| Minimálny prúd Imin [A] priame/nepriame zap. | 0,25 a 0,5 / 0,05 |
| Maximálny prúd Imax [A] priame/nepriame zap. | 100/10 |
| Vlastná spotreba - napäťový obvod [VA/W] | ≤ 7,5/0,4 |
| Vlastná spotreba - prúdový(é) obvod(y) [VA] | ≤ 0,1 |
| Konštanta impulzov pre skúšobný výstup kTO [imp/kWh] | 1600 |
| Konštanta impulzov pre impulzový výstup kSO [imp/kWh] | 1600 |
| Tranzistorový výstup SO | 24 V / 30 mA |
| Prevádzková teplota | - 40 °C až + 70 °C |
| Stredný teplotný koeficient [%/K] | ≤ 0,02 |
| Svorky prúdové ; napäťové ; pomocné [mm] | ø 8 ; ø 3 ; ø 3 |
| Stupeň krytia | IP54 |
| Počet sadzieb | max. 2 |
| Vzdialenosť upevň. otvorov - š x v [mm] | 150 x 215-230 |
| Rozmery - š x v/v´x h [mm] | 177 x 187/251 x 60 |
| Hmotnosť [kg] | ≤ 1,30 |
